La pinza neumática con torno CNC de orificio pasante para el proceso de torneado con latón, bronce, aluminio, acero, acero inoxidable y plástico rígido (SL-07)

Información básica

N º de Modelo.	SL-07
Control numerico	CNC/MNC
Precisión de procesamiento	0,01~0,02(mm), 0,09~0,1(mm)
Clasificación de rendimiento	Máquinas herramientas CNC económicas
Certificación	CE, ISO 9001
Condición	Nuevo
máx. Longitud de la pieza de trabajo	150 mm
Diámetro de giro	Materiales de barra de hasta 7 mm Pieza de trabajo individual de hasta 25 m
Cono de la nariz del husillo	A2-4
Velocidad	5000 rpm
Potencia del motor del husillo	Servomotor de 1kw
Tipo de pinza	Pinza neumática
Eje Z	150 mm
Eje X	300 mm
Tipo de guía	Varilla de husillo de bolas de Taiwán de 20 mm Guía lineal de Taiwán de 20 mm
Eje Z/X	hasta 20m/min

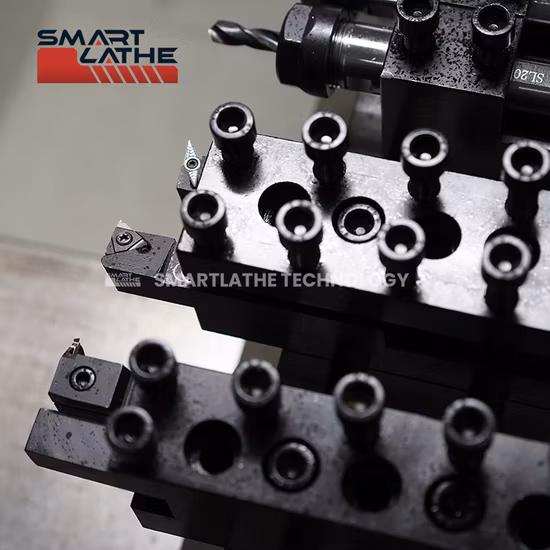

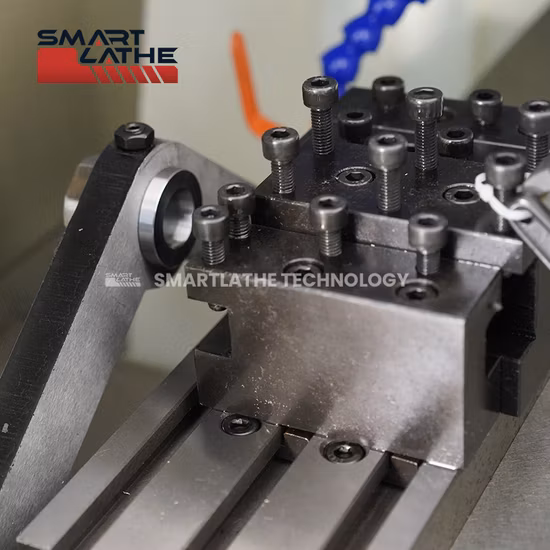

Herramienta de tipo de grupo	Portaherramientas de 5 grupos
Diámetro exterior del vástago de la herramienta de corte	16 mm * 16 mm
Poder total	2.5kw
Voltaje	220 V CA 50 Hz
Peso	1000 kg
Paquete de transporte	Espuma de polietileno y caja de cartón de madera si es necesario
Especificación	1000 mm x 700 mm x 1500 mm
Origen	Porcelana
Código hs	8458110090
Capacidad de producción	50000 piezas/año

Descripción del Producto

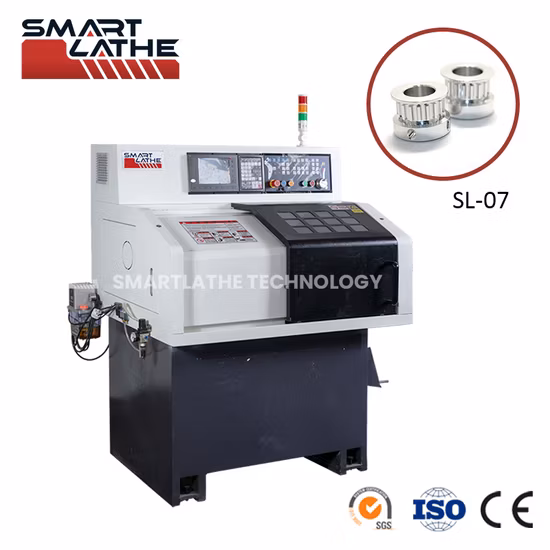

La pinza neumática con máquina de torno CNC de orificio pasante para el proceso de torneado con latón, bronce, aluminio, acero, acero inoxidable y plástico rígido (SL-07)

SL-07 con cambiadores de herramientas de tipo múltiple se adapta perfectamente a la creación de prototipos de piezas de trabajo más pequeñas. El cambio rápido de herramientas y la construcción de bancada inclinada garantizan una mayor productividad y una fácil extracción de virutas. La pinza neumática con orificio pasante permite una carga rápida y la posibilidad de alimentación continua.Especificación

CAPACIDAD
Columpio sobre cama cruzada	Φ200 mm
Carro basculante	Φ50 mm
máx. longitud de la pieza de trabajo	150 mm
Diámetro de giro	Materiales de barra hasta 7 mm Pieza única de hasta 25 mm
Tipo de cama	Cama inclinada de 15°

HUSO
Cono de la nariz del husillo	A2-4
Velocidad	5000 RPM
Potencia del motor del husillo	Servomotor de 1kw
Tipo de pinza	Pinza neumática

VIAJES
Eje Z	150 mm
Eje X	300 mm
Tipo de guía	Varilla de husillo de bolas TAIWÁN de 20 mm Guía lineal TAIWÁN de 20 mm
Eje Z/X	Hasta 20m/min
Precisión de mecanizado	±0,01 mm
Rugosidad de la superficie	≤Ra 1,6 μm

HERRAMIENTAS
Herramienta de tipo de grupo	Portaherramientas de 5 grupos
Diámetro exterior del mango de la herramienta de corte	16 mm * 16 mm

CONTROL CNC
Controlador	Sistema CNC SmartBrain™ Opcional: GSK o SYNTEC

FUENTE DE ALIMENTACIÓN
Poder total	2.5KW
Voltaje	220 V CA 50 Hz

DIMENSIONES
Dimensiones (L/An/Al)	1000mm*700mm*1500mm
Peso	1000 kg

Configuración estándar

Protección contra salpicaduras completamente cerrada con techo superior	Servomotor de husillo de 1KW	Protectores telescópicos para ejes X/Z
Velocidad del eje 4000 RPM, A2-4	Sistema de lubricación automática	Sistema de refrigeración
Sistema de lubricación	Sistema neumático	Tanque de refrigerante
Separador de aceite	Lámpara de trabajo LED	Volante electrónico (MPG)
Pistola de refrigerante	Caja de herramientas y manuales de usuario	Portaherramientas (5 juegos)
Recoger (1 juego)	eje C	Simulación CNC

Accesorios Opcionales

dispositivo de freno de disco

Alimentador de barras

Seguir descanso

Aplicaciones

Competente para manejar el proceso de torneado con latón, bronce, aluminio, acero, acero inoxidable y plástico rígido con barras de diámetro de hasta 7 mm o piezas de trabajo individuales de hasta 200 mm de diámetro (tamaño de mandril de hasta 25 mm).

Características

• Torno CNC básico con máxima precisión y mínimo espacio.

• Estructura de cuerpo de alta rigidez, la fundición de la base del torno se forma integralmente y se analiza FEM para garantizar una rigidez y estabilidad excelentes.
• El diseño de lecho inclinado patentado aumenta la capacidad de desplazamiento del eje X a 300 mm y del eje Z a 150 mm con una cámara más pequeña.
• El riel de varilla de husillo de bolas de 20 mm de Taiwán y la guía lineal de 20 mm garantizan una excelente estabilidad y precisión de desplazamiento.
• El controlador CNC SmartBrian™ trabaja conjuntamente con piezas eléctricas de calidad para brindar una operación rápida y un uso duradero.
• El husillo principal está equipado con una función de eje C para simplificar el mecanizado de la perforación frontal, como bridas.
• Equipado con un riel de varilla de husillo de bolas de 20 mm de Taiwán y una guía lineal de 20 mm para proporcionar un movimiento de carro de herramientas de precisión y baja vibración.
• Sistema de refrigeración y lubricación automática para un mantenimiento reducido.

Perfil de la empresa

Preguntas más frecuentes

1: ¿Cómo puedo elegir máquinas?
R: para la selección del modelo, envíenos el dibujo de la pieza giratoria y nuestro ingeniero lo evaluará y le proporcionará la configuración adecuada del torno CNC que se ajuste a sus necesidades. 2: ¿Cuáles son los principales productos de su empresa?
R: SmartLathe concentró todos sus recursos para desarrollar con éxito la serie SL de tornos CNC de bancada inclinada, incluidos SL-07, SL-25, SL-36, SL-46 y las máquinas de torneado y fresado CNC para ayudar a nuestros clientes en la campo de creación de prototipos, negocios de nivel de entrada y el artesano con un presupuesto inicial. 3: ¿Dónde está ubicada nuestra fábrica? ¿Cómo puedo visitar allí?
R: Nuestra fábrica está ubicada en la ciudad de Foshan, provincia de Guangdong, 528300 China. Le invitamos cordialmente a visitar nuestra fábrica. 4: ¿Cuáles son los términos comerciales y de pago?
R: FOB, CFR y CIF son todos aceptables. T/T, pago inicial del 30% cuando se realiza el pedido, pago del saldo del 70% antes del envío; LC irrevocable a primera vista.5: ¿Cuál es el MOQ?
R: 1 juego. Le ofreceremos un mejor precio si pide más.6. ¿Cuál es el tiempo de entrega?
R: La serie completa de modelos estándar está en stock. Para uno personalizado, depende.7. ¿Tienes algún certificado?
R: Sí, nuestra máquina cumple con la normativa CE y nuestra fábrica cuenta con la acreditación ISO 9001.8. ¿Cuál es el período de garantía?
R: El período de garantía es generalmente de 13 meses después de la fecha B/L.9. Instalación de la máquinaA: SmartLathe podría asignar al técnico el lugar para la instalación en el sitio si así lo solicita el comprador.10. Soporte técnicoA: La respuesta técnica está disponible dentro de las 12 horas, mientras que la solución para la resolución de problemas se brinda dentro de las 48 horas.

11. Demo and TestingA: SmartLathe built a training center for the clients and employees to study the operation of the machine. You are welcome to visit our factory anytime for the machines' demo. Furthermore, we could demo per your drawing of turning parts.
